Overview

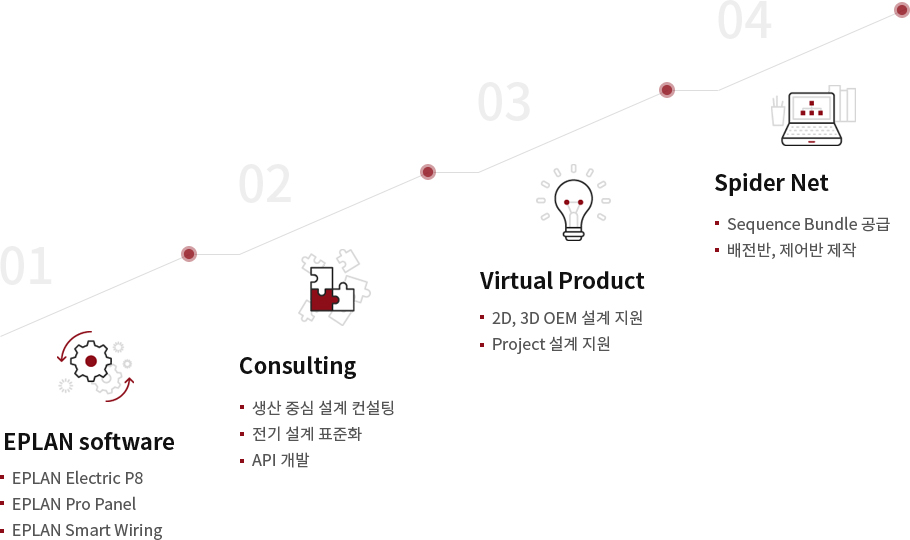

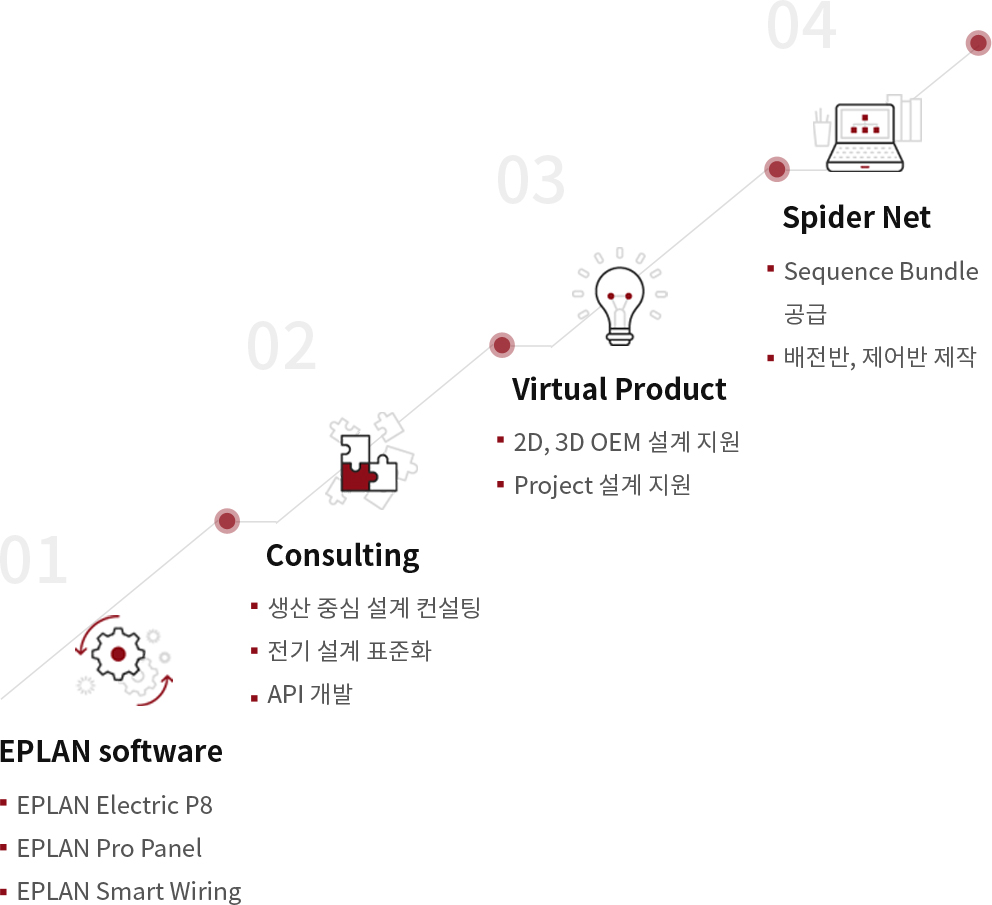

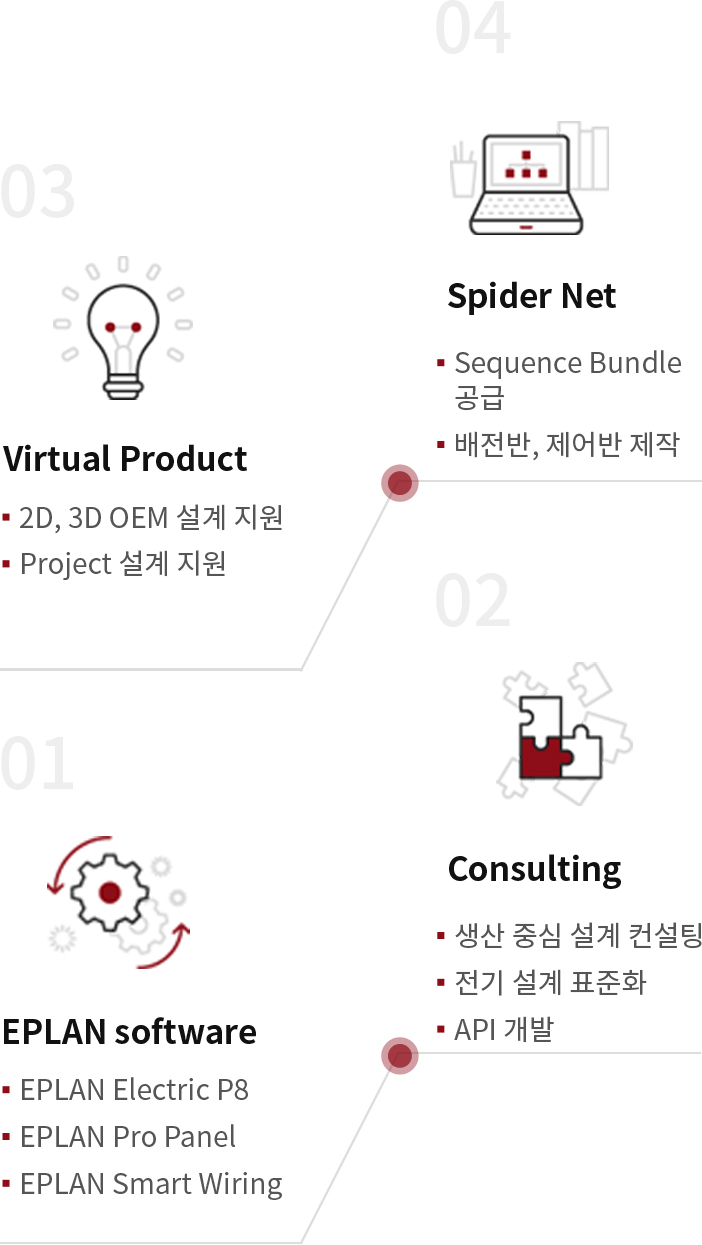

ENDE Service Map

Software

Wire Property Editor : EPLAN에 애드온하여 와이어의 루팅을 도와주며, Bundle Property Editor를 사용하여 자동화 생산이 가능한 데이터로 변환해 드립니다.

  • EPLAN Wire Property Editor
    Wire Property Editor :
    EPLAN에 애드온하여 와이어의 루팅을 편하게 도와줌 01
  • Bundle Property Editor
    Bundle Property Editor를 사용하여 자동화 생산이 가능한 데이터로 변환 02
  • 자동화 생산
    자동화생산이 가능한 데이터로 변환 03
회로, 구조 설계
  • 1 생산/가공정보 부품 DB화
    • EPLAN DATA PORTAL
    • ENDE EDPAK
  • 2 EPLAN 표준 설계
    • 표준화 기반 설계
    • 와이어 기초 정보 생성
    • 자체 개발 S/W 활용한 편의성 강화
    • Wire DB, 접속정보 간편 기입
Wiring 설계
  • 1 Export / 3D Modeling
    • EPLAN -> Pro panel Export
    • 3D Modeling 가져오기(STEP)
  • 2 부착면 설계 / 부품 배치
    • 부착면 설계
    • 부품 배치
  • 3 부품 확인 / 정합성 확인
    • 부품 간섭 확인
    • 덕트 용량 확인
    • 배치 정확성 확인
    • Virtual Commissioning
    • Wire Pin to Pin 연결(ProD)
  • 4 Auto Routing 최적경로 / 곡률반경 확인
    • Auto Routing 최적 경로 자동 Routing
    • 와이어 하네스 길이정보 내보내기 (To. P8)
    • Wire 곡률반경 확인
생산 자동화
  • 1 Wiring 설계 없이 기초 품질 확보
    • Harness 생산용 파일(*.csv) 업로드 (길이, 수량, 마커,
      종단, 번들링)
    • Wiring 설계 없이 생산정보로 생산 가능
    • 자동화로 기초 품질 확보
  • 2 제품 자동화 생산
    • 제품 자동화 생산
    • 자동 라벨링, 자동 클램핑, 자동 번들링
    • : 라벨링 : 사용자 Customize
    • : 클램핑 종단 : 사용자 Customize

Manufacturing

Spider Net Solution
SpiderNetSolution이미지 SpiderNetSolution이미지 SpiderNetSolution이미지
Platform
Platform이미지 Platform이미지 Platform이미지
Automation

Wire harness Automation

ENDELECTRIC

  • 전위from-to 자동 인쇄 ex) =CNV + MP1 - MC01 : A1
  • 4000ea / 일 생산
  • 국내 48시간 이내 발송
Bundling

Wire Bundle

ENDELECTRIC

  • 1작업순서 : FG → A1→ U → V → W → A2 = CNV + MP1 - MC01
  • 2작업순서 : 1 → 2→ 3 → 4 → 5 → 6 → 7 → 8 = CNV + MP1 - TB01
  • Wire의 모듈화로 직관적인 작업 가능
  • 제작 공수 감소 (약 47.2% 감소)
