CONNECT THE DATA
설계의 정보를
제조로 연결합니다.
From–To, 길이, 전선·단말 사양.
회로의 접속 정보를 제조 데이터로 이어갑니다.
SCROLL TO CONNECT

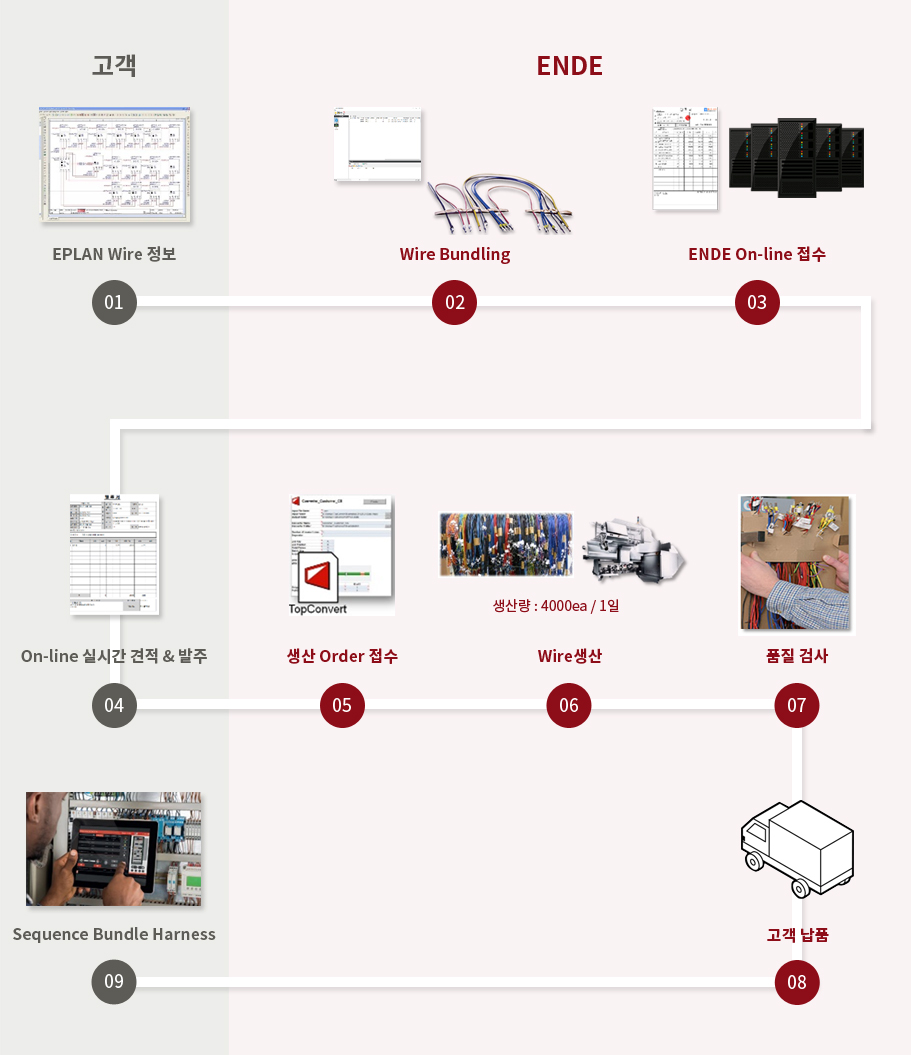

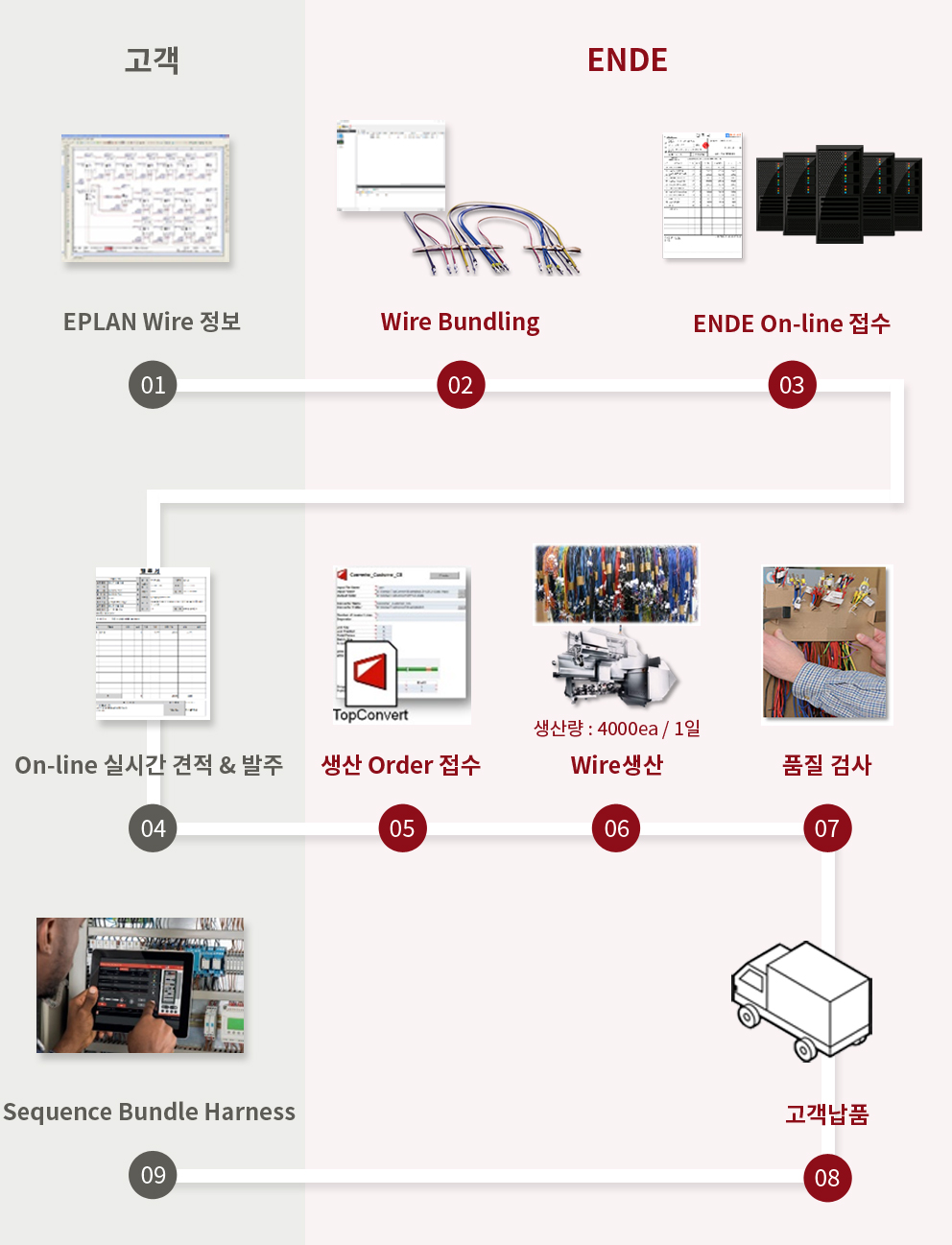

데이터 연계 → 자동 가공 → 번들링 → 현장 배선
SPIDERNET / OVERVIEWTHE IDEA
한 가닥의 와이어에도,
제조의 흐름이 있습니다.
길이, 접점, 배선 경로, 작업 순서.
필요한 정보를 이어주면 현장의 다음 동작이 분명해집니다.
ONE CONNECTED FLOW

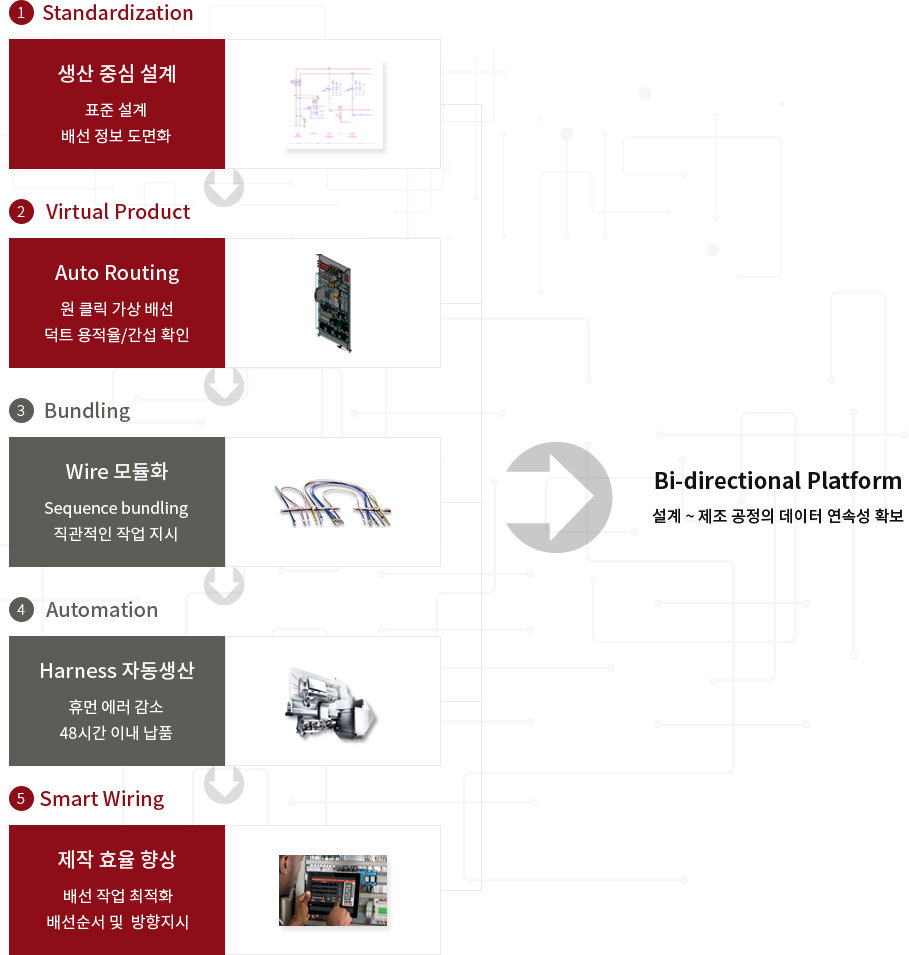

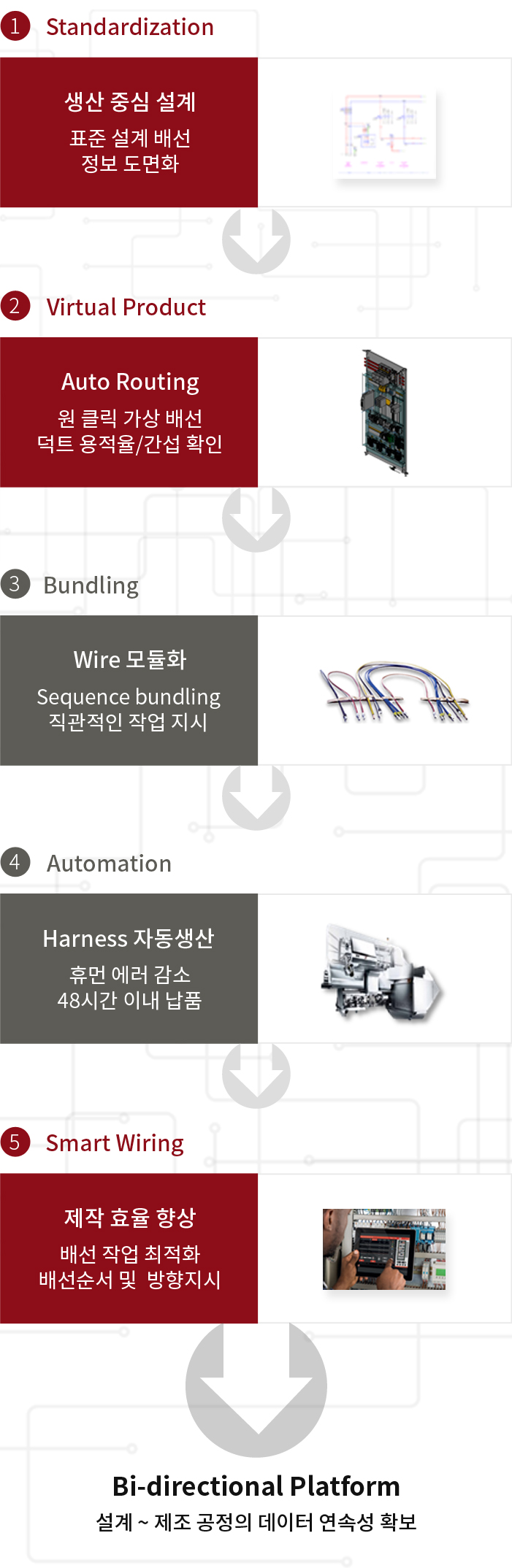

설계에서 현장까지.
끊김 없이 이어집니다.
02 / FLOW01 / DESIGN DATA01 — 03
설계 정보를 제조의 언어로.SPIDERNET ↗
설계의 정보를
MAKE IT READY
현장에 필요한
와이어를 준비합니다.

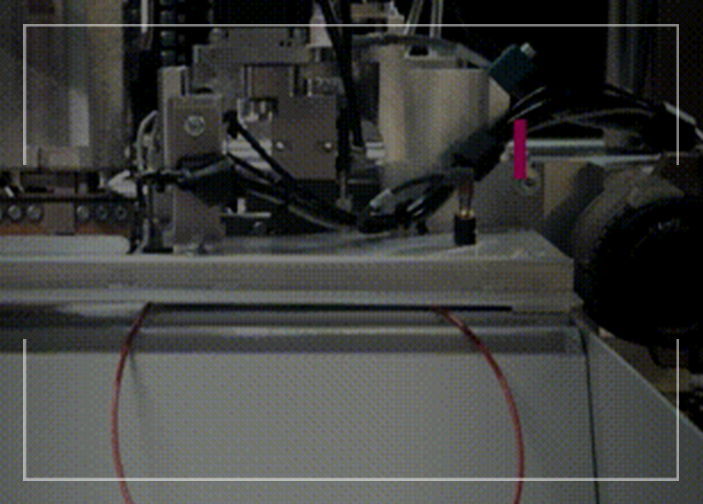

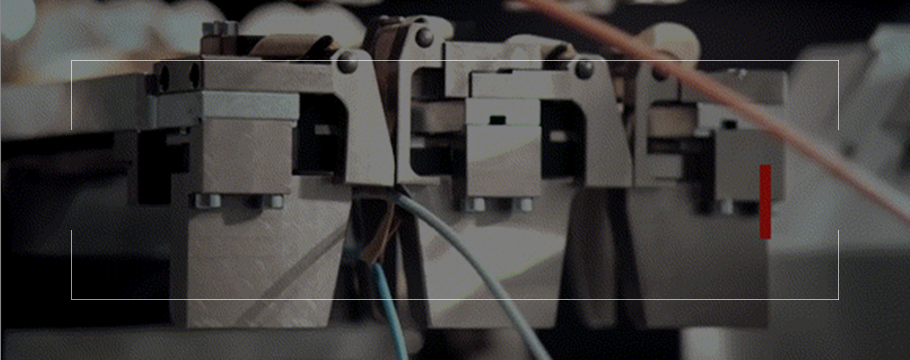

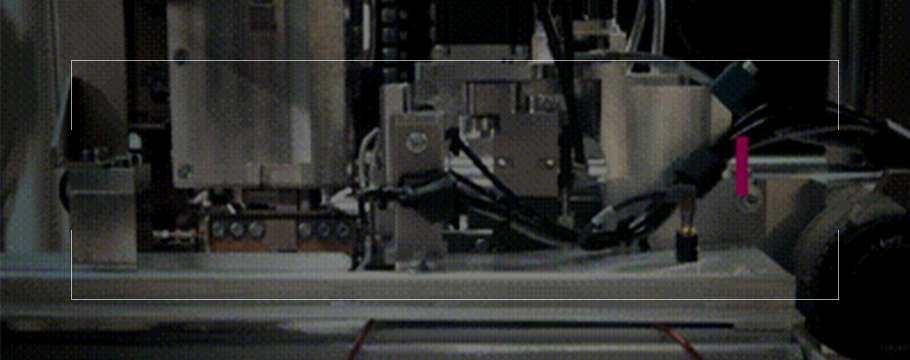

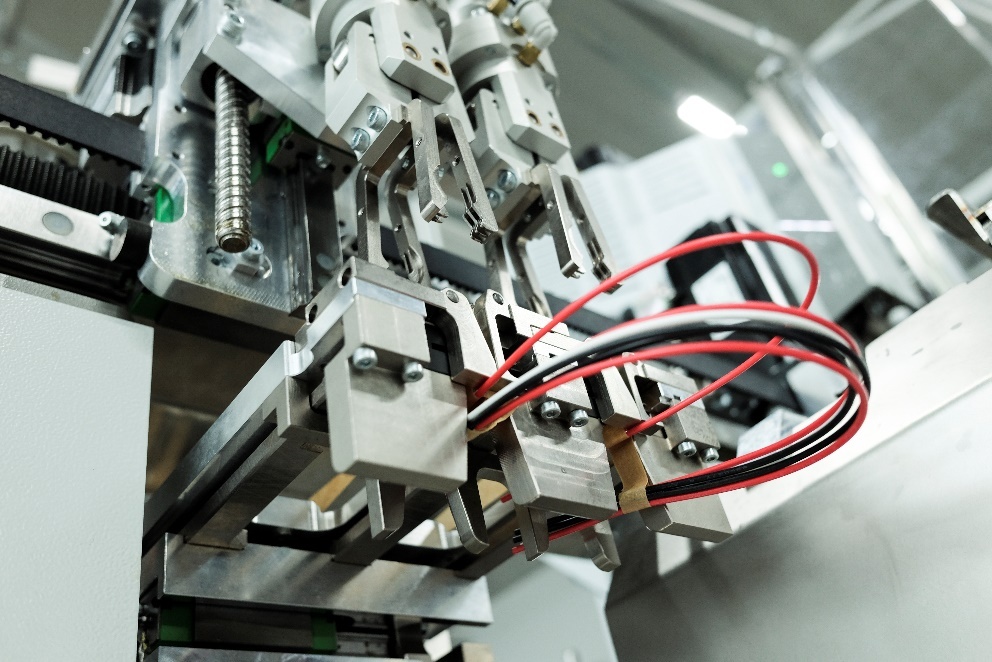

절단, 탈피, 압착, 넘버링.
배선에 필요한 정보를 가공 단계에서 담습니다.
SIMPLIFY THE WORK
작업 순서가
곧 제품이 됩니다.

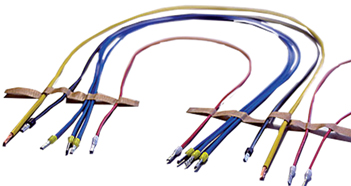

접점과 순서에 맞게 정리된 번들.
현장에서는 필요한 와이어를 순서대로 연결합니다.
INFORMATION ON THE WIRE
도면의 한 연결을,
준비된 한 가닥으로.
와이어가 다음 작업을 알려줍니다.
아래 항목을 눌러 살펴보세요.
SMART HARNESS / DETAILILLUSTRATION
도면의 접속 정보 → 와이어의 식별 정보
●FROM -X1:1 → TO -K1:A1공정 이해를 위한 예시
01어디에 연결하는지접점 · From–To+
기기 태그와 접속점을 양끝에 표시합니다.
상단 -X1:1에서 -K1:A1으로 연결하고 A2는 COMMON에 접속합니다.
- FROM
- -X1:1
- TO
- -K1:A1
- NUMBERING
- PWR_ON
- WIRE SPEC
- 1007-18AWG-RD
02어디로 지나가는지배선 경로 · 식별 정보+
배선 경로는 전선이 지나가는 덕트의 순서입니다.
DA-1B-DC를 접속점·넘버링과 구분해 표시합니다.
- DUCT ROUTE
- DA-1B-DC
03어떤 순서로 작업하는지번들 그룹 · 작업 순서+
위에서 아래로 01, 02, 03 순서로 작업합니다.
왼쪽의 각 전선에 같은 작업 순서를 표시했습니다.
- GROUP
- B01
- SEQUENCE
- 01 → 02 → 03
ENGINEERING DETAILS

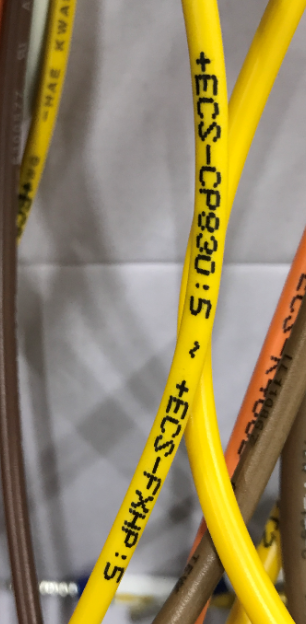

FROM-TO 인쇄 +
출발 접점과 도착 접점을 전선 외피에 직접 인쇄합니다. 도면의 접속정보를 와이어에서 바로 확인하세요.

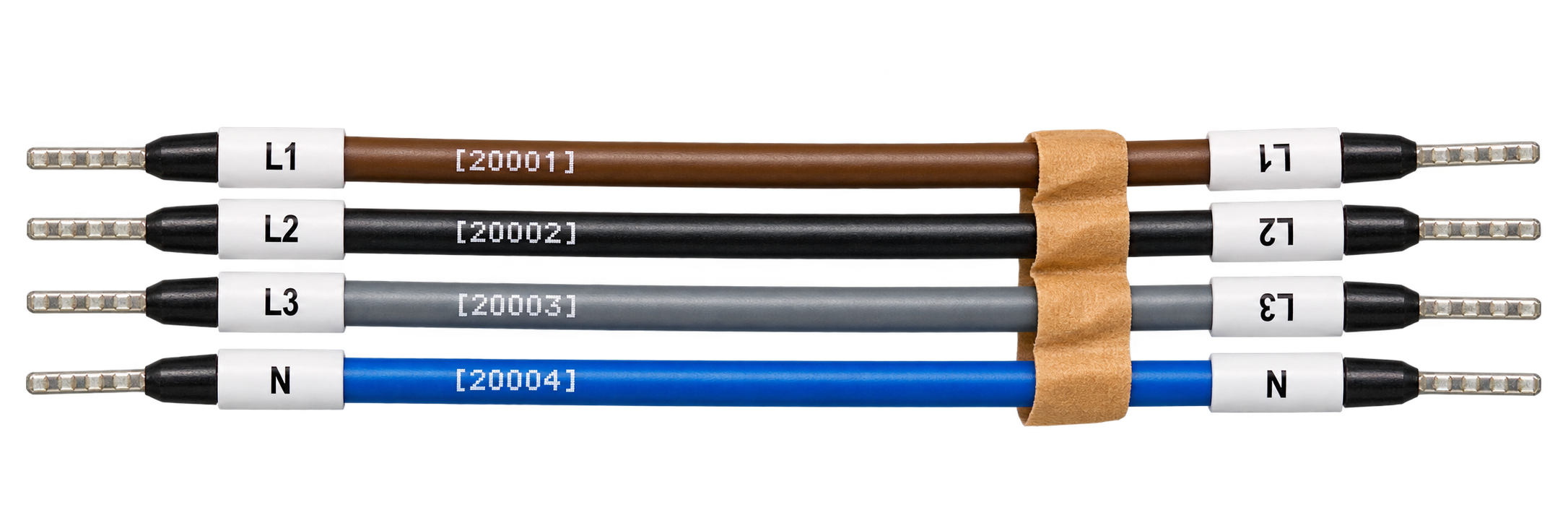

전선별 고유번호 부여 +
전선 한 가닥마다 고유번호를 부여합니다. 사진의 21020처럼 접속정보와 구분되는 번호로 필요한 와이어를 확인합니다.

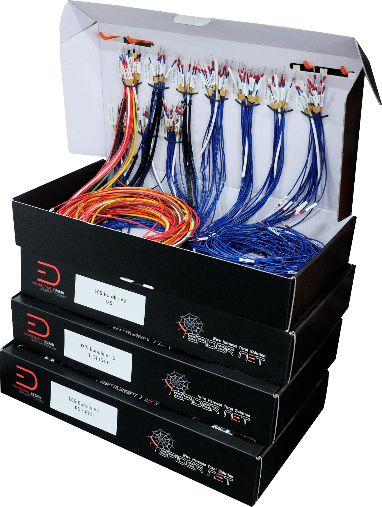

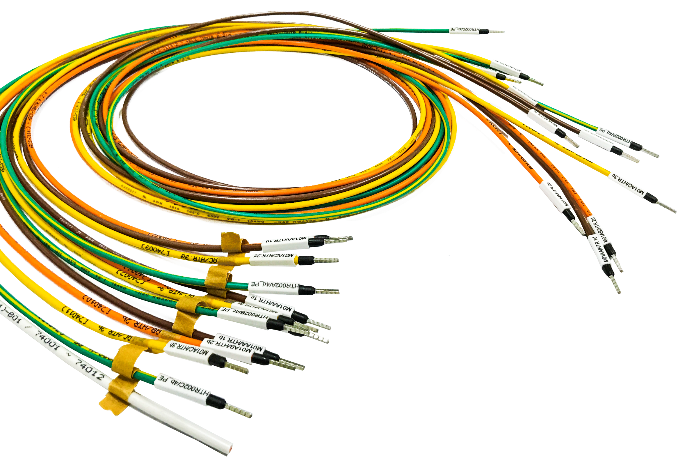

배선 순서와 동일하게 번들링 +
현장의 배선 순서에 맞춰 전선을 정리하고 묶어 공급합니다. 다음 작업에 필요한 와이어를 순서대로 꺼내 연결하세요.
SEE IT IN MOTION
설명보다,
한 번의 장면.
SPIDERNET의 실제 생산 과정을 만나보세요.
SPIDERNET · 실제 생산 영상
